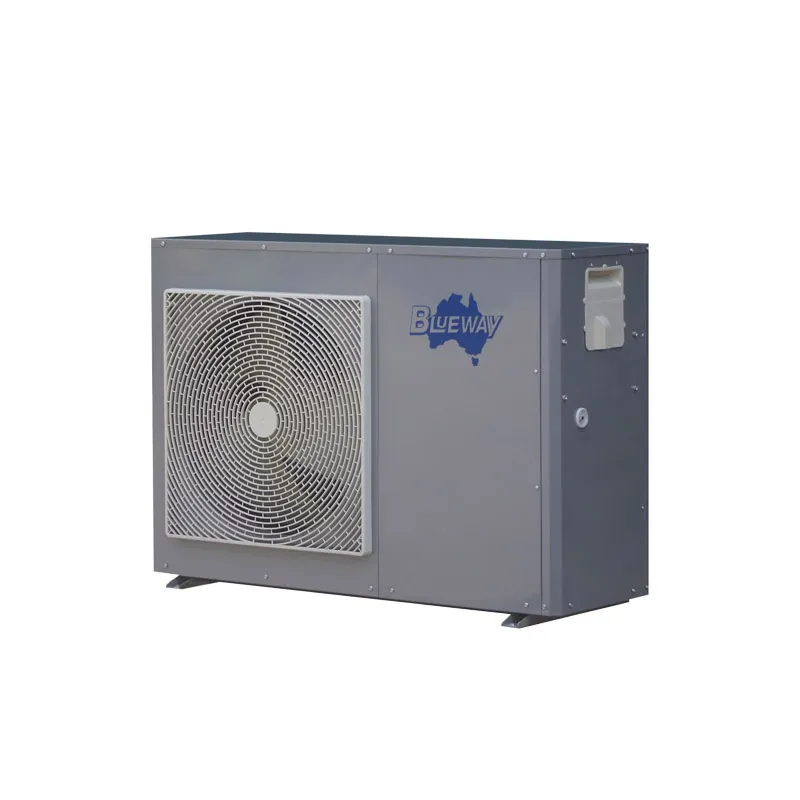

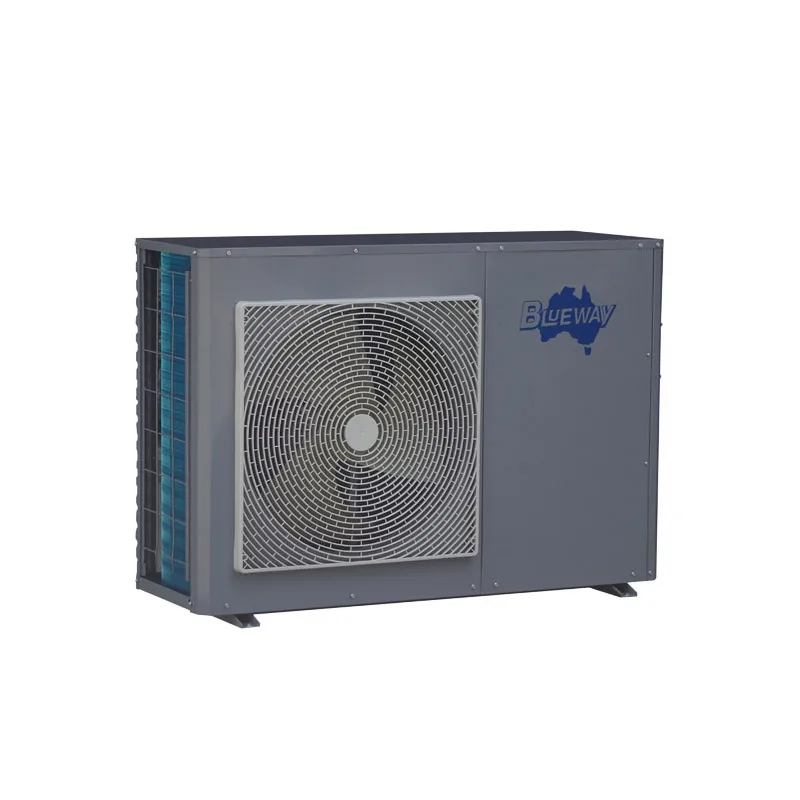

Pompe à chaleur R290 pour chauffage par le sol

LePompe à chaleur R290 pour chauffage par le solest un système avancé d'onduleur CC air-eau conçu pour répondre aux besoins hydroniques complets des bâtiments résidentiels et commerciaux modernes. Fabriquée à Shunde, Foshan, en Chine, par Blueway, un spécialiste reconnu du CVC en activité depuis 1993, cette série de pompes à chaleur offre un chauffage fiable des locaux, un refroidissement des locaux en été et de l'eau chaude sanitaire (ECS) dans une seule solution intégrée.

Les systèmes de chauffage au sol hydroniques fonctionnent avec une efficacité énergétique optimale lorsqu’ils sont alimentés avec des températures d’eau faibles à moyennes. La pompe à chaleur pour chauffage par le sol est spécialement conçue pour correspondre à ces paramètres de fonctionnement. En modulant en continu la capacité du compresseur pour répondre à la demande thermique en temps réel, le système élimine les cycles à pleine charge énergivores, maintenant ainsi des températures d'alimentation en eau intérieures précises tout en réduisant considérablement la consommation électrique saisonnière.

Principaux avantages pour les applications de sols radiants

Le chauffage par le sol radiant repose sur une répartition thermique constante sur de grandes surfaces. L'intégration d'une pompe à chaleur à inverseur CC avec des boucles de tuyauterie souterraines offre plusieurs avantages techniques et opérationnels :

• Efficacité hydronique optimisée :Le fonctionnement dans des régimes d'eau à basse température permet au compresseur de la pompe à chaleur de fonctionner avec une efficacité saisonnière maximale, maximisant ainsi les économies d'énergie par rapport aux chaudières conventionnelles à haute température.
• Confort thermique uniforme :Le chauffage radiant élimine les courants d’air, les points froids et la circulation de la poussière en suspension dans l’air, offrant ainsi des gradients de température verticaux constants du sol vers le haut.
• Refroidissement d'été réversible :Le système peut faire circuler de l'eau glacée à travers des circuits de plancher radiant ou des ventilo-convecteurs (FCU) pendant les mois chauds, offrant ainsi une climatisation toute l'année sans nécessiter d'équipement de climatisation séparé.
• Synergie de systèmes multi-sources :Conçu pour s'interfacer en douceur avec les sources thermiques auxiliaires, notamment les capteurs solaires, les chaudières auxiliaires au gaz ou au fioul et les éléments chauffants électriques de secours.

Principales caractéristiques techniques et points forts de l'ingénierie

LePompe à chaleur R290 pour chauffage par le solintègre des composants mécaniques et électroniques de haute qualité pour garantir une stabilité à long terme et une gestion opérationnelle simple :

• Fonctionnement prolongé dans des conditions ambiantes basses :Les modèles à faible température ambiante spécialement conçus maintiennent des performances de chauffage stables dans les climats hivernaux rigoureux avec des températures ambiantes extérieures baissant.
• Cinq modes de fonctionnement polyvalents :Configurable pour Chauffage uniquement, Chauffage + ECS, Refroidissement uniquement, Refroidissement + Eau chaude et ECS uniquement pour répondre aux demandes saisonnières du site.
• Onduleur CC à capacité variable :Comprend des compresseurs rotatifs ou scroll à inverseur CC haut de gamme (tels que Mitsubishi ou Panasonic) associés à des détendeurs électroniques pour une régulation précise du débit de réfrigérant.
• Transfert de chaleur à haute efficacité :Utilise un échangeur de chaleur à plaques en acier inoxydable caractérisé par une faible perte de charge hydraulique, une efficacité thermique élevée et une forte résistance à la corrosion.

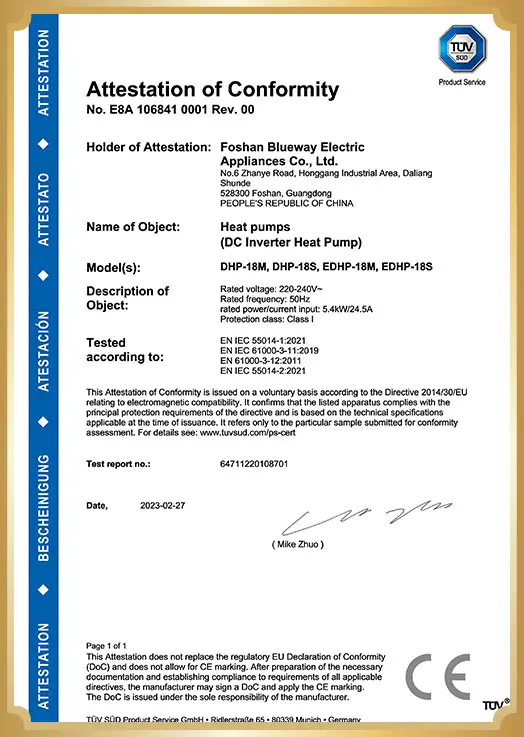

• Certification de classe ErP A++ :Les modèles sélectionnés de la série ont obtenu les cotes énergétiques ErP A++ vérifiées selon les normes rigoureuses de test TÜV.
• Architecture de contrôle intelligente :Équipé d'un contrôleur à microprocesseur doté d'une interface à écran tactile LCD intuitive, d'un autodiagnostic automatique, de protections de sécurité intégrées et d'une sortie de commande de vanne à 3 voies.
• Connectivité Wi-Fi en option :Permet aux utilisateurs finaux et aux équipes de maintenance de surveiller les données de fonctionnement, d'ajuster les points de consigne de température et de diagnostiquer les pannes à distance via une application mobile dédiée.
• Boîtier résistant à la corrosion :Construit avec des armoires composites durables et résistantes aux intempéries, conçues pour résister à une exposition prolongée au sel, à l'humidité, à la neige et aux rayons UV.

Spécifications techniques

Les paramètres de performances détaillés et les configurations du système varient selon le modèle d'unité spécifique. Vous trouverez ci-dessous un aperçu des spécifications standard de cette série de produits :

Sélection de configuration divisée ou monobloc

Pour s'adapter aux diverses contraintes du site, à la disposition des bâtiments et aux conditions climatiques régionales, lePompe à chaleur R290 pour chauffage par le solest offert en deux formats structurels distincts :

Architecture de système divisé

La configuration divisée divise la pompe à chaleur en une unité de condensation extérieure et un module hydraulique intérieur. Tous les composants aquifères sont installés à l’intérieur dans une salle mécanique ou un espace utilitaire, éliminant complètement le risque de gel des tuyaux extérieurs lors de pannes de courant ou de gels hivernaux extrêmes. L'unité extérieure est conçue avec une géométrie d'admission d'air anti-neige, tandis que l'unité intérieure présente une conception compacte d'armoire de remplacement de chaudière qui s'intègre parfaitement aux collecteurs sous le sol et aux réservoirs de stockage d'ECS existants.

Architecture du système monobloc

La configuration monobloc abrite la boucle de réfrigération complète et le circuit hydraulique dans une seule armoire extérieure. Cette conception tout-en-un élimine le besoin de travaux de tuyauterie de réfrigérant sur le terrain, rationalisant ainsi l'installation sur site et réduisant les coûts de main-d'œuvre. Les unités monobloc peuvent être commandées avec des composants hydrauliques optionnels installés en usine, notamment une pompe de circulation d'eau CC, un vase d'expansion interne et un chauffage électrique de secours auxiliaire.

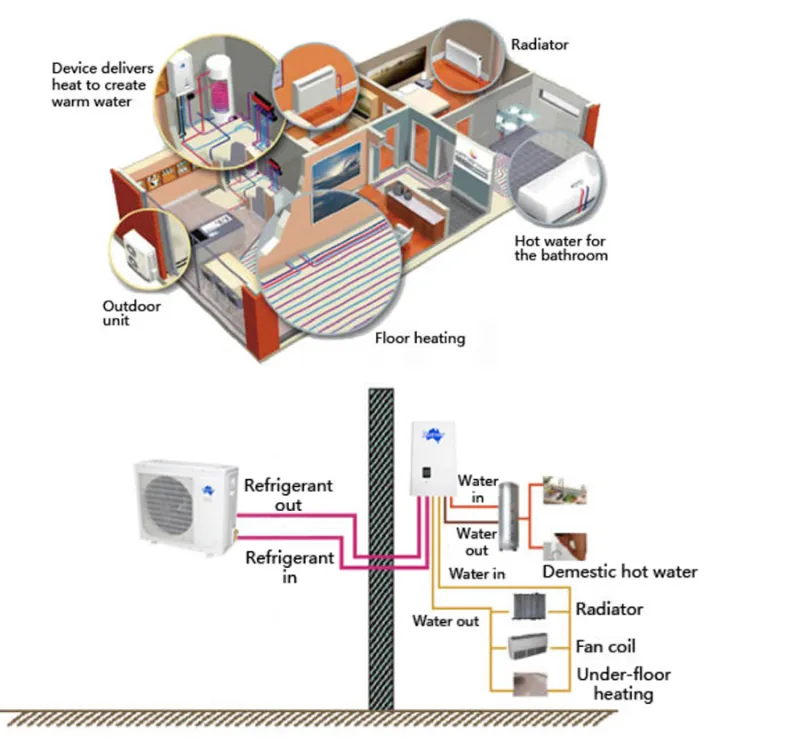

Scénarios d'application du projet

La flexibilité duPompe à chaleur R290 pour chauffage par le solle rend adapté à un large éventail de projets hydroniques de nouvelle construction et de rénovation :

• Résidences privées et villas unifamiliales :Offrant un chauffage au sol silencieux et très confortable, un refroidissement en été et de l'eau chaude sanitaire quotidienne.
• Appartements multifamiliaux :Fournir des solutions de chauffage et d'eau chaude hydroniques décentralisées ou centralisées.
• Bâtiments commerciaux légers :Répond aux exigences de climatisation des espaces dans les hôtels-boutiques, les petits bureaux, les salles d'exposition et les cliniques de santé.
• Projets d'énergie hybride :Interface avec des chaudières à gaz ou des capteurs solaires thermiques existants pour réduire la dépendance aux combustibles fossiles dans les projets de rénovation.

Facteurs de sélection technique et d’intégration du système

Atteindre une efficacité et une longévité opérationnelle optimales nécessite une évaluation minutieuse des paramètres du bâtiment avant le dimensionnement des équipements. Les principaux facteurs de conception technique comprennent :

1. Charge de chauffage et de refroidissement de conception :Calculez les pertes thermiques de pointe par transmission et par infiltration sous les températures extérieures locales de conception plutôt que de vous fier aux estimations de superficie nominale.
2. Température cible de l’eau d’alimentation :Vérifiez les températures de départ requises pour les unités terminales pour les boucles sous dalle, pour les ventilo-convecteurs, ou plus élevées pour les radiateurs existants.
3. Protection du circuit hydronique :Choisissez entre des conceptions divisées ou monoblocs en fonction des risques de gel ambiant et de l'espace disponible dans la salle des machines intérieure.
4. Dimensionnement de la demande d'ECS :Dimensionner les réservoirs de stockage d'eau chaude sanitaire et les surfaces des serpentins de l'échangeur de chaleur en fonction des horaires de pointe quotidiens de consommation d'eau chaude.

Expérience en fabrication et assurance qualité

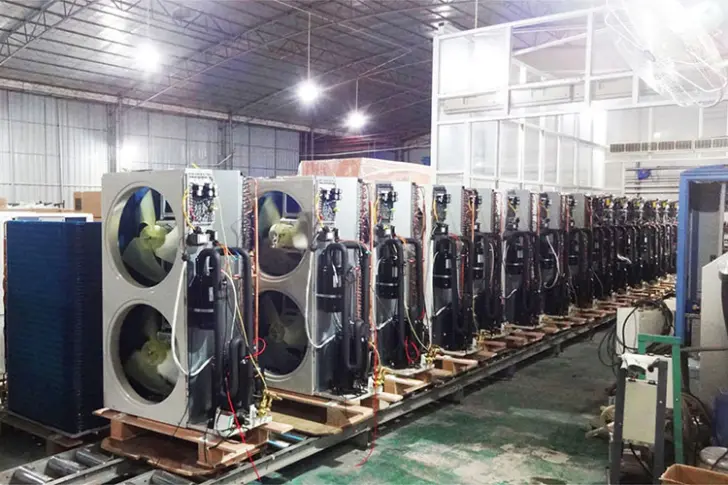

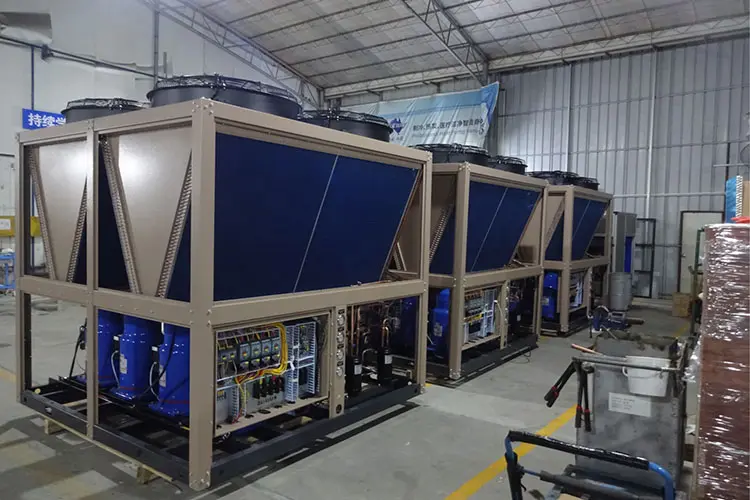

Blueway exploite un centre spécialisé de développement et de fabrication de systèmes CVC à Shunde, Foshan, en Chine. Fort de près de 30 ans d'expérience dans la fabrication, Blueway a développé plus de 1 000 produits de R&D originaux et fourni plus de 10 000 solutions d'ingénierie réussies dans le monde. Les produits sont fabriqués selon des normes de contrôle de qualité rigoureuses, intégrant des algorithmes de protection par microprocesseur pour protéger les compresseurs et les boucles d'eau contre les fluctuations de tension, les anomalies de pression et le gel. Blueway fournit des services OEM, OBM et ODM complets, soutenus par une assistance technique en ligne 24h/24 et 7j/7 et par des partenaires de service agréés en Europe, au Moyen-Orient, en Amérique du Nord et en Amérique du Sud.

Foire aux questions

Pourquoi la pompe à chaleur R290 pour chauffage par le sol est-elle idéale pour les systèmes radiants basse température ?

Le chauffage au sol hydronique fonctionne plus efficacement à des températures d’eau d’alimentation plus basses. Le compresseur inverseur CC et la conception optimisée de l'échangeur de chaleur permettent à la pompe à chaleur de fonctionner à son coefficient de performance (COP) le plus élevé dans cette plage, permettant ainsi des économies d'énergie significatives par rapport aux systèmes de chauffage traditionnels.

Cette pompe à chaleur peut-elle être connectée à des chaudières ou à des panneaux solaires thermiques existants ?

Oui. Le contrôleur à microprocesseur intégré comprend des sorties de signal pour la gestion du chauffage auxiliaire, permettant à l'unité de fonctionner aux côtés de systèmes solaires thermiques, de chaudières à gaz ou de radiateurs électriques de secours dans une configuration énergétique hybride.

Quels composants de compresseur et de pompe sont utilisés dans ces unités ?

Blueway intègre des compresseurs rotatifs ou scroll à inverseur CC établis de marques telles que Mitsubishi ou Panasonic, associés à des pompes à eau de circulation de classe A à haut rendement de Wilo ou Shinoo.

Le contrôle opérationnel à distance est-il pris en charge ?

Oui. En plus du contrôleur tactile LCD local, un module Wi-Fi en option permet aux utilisateurs et aux intégrateurs de systèmes de surveiller les conditions de fonctionnement, d'ajuster les températures cibles de l'eau et d'examiner les diagnostics du système via une application pour smartphone.
